Rdzenie szpulkowe typu RSZ-3P i RSZ-4P

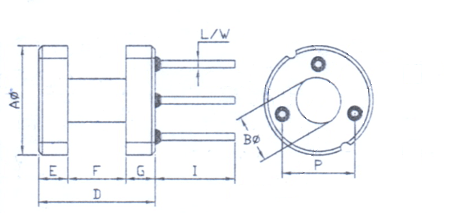

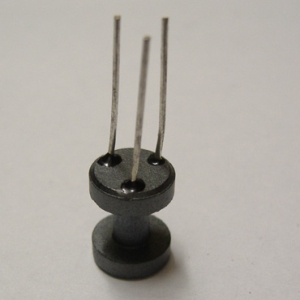

Rdzenie szpulkowe RSZ-3P.

rdzenie szpulkowe 3 pinowe

rdzenie szpulkowe 4 pinowe

Wymiary [mm]
Typ D E,G F P I L/W
RSZ-9X12-V-3P 9,0 4,0 12,0 2,8 6,4 5,0 15,0 0,6

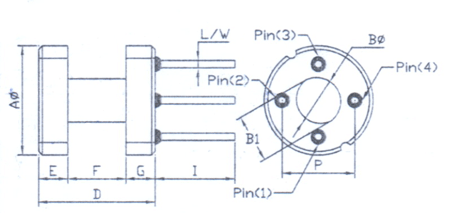

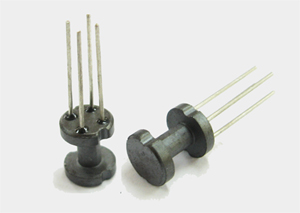

Rdzenie szpulkowe RSZ-4P stosowane głównie w transformatorach do buzerów.

rdzenie szpulkowe 4 pinowe

rdzenie szpulkowe 4 pinowe

Wymiary [mm]
Typ B1 D E,G F P I L/W
RSZ-8x10-V-4P 8,0 3,5 3,65 10,0 2,0 6,0 5,0 15,0 0,6
