Rdzenie toroidalne NANOPERM |
Nanokryształy, czyli w tym przypadku Nanopermy powstają w procesie gwałtownego schładzania metalu i jednocześnie formowania w bardzo cienką taśmę. Materiał powstający w tym procesie charakteryzuje się drobną mikrostrukturą krystaliczną. Typowe ziarno jest na poziomie 10nm
i dlatego materiał ten nazywamy nanokrystalicznym. Drobnoziarnista struktura materiałowa jest cechą, która pozwala na osiągnięcie niezwykłych właściwości miękko magnetycznych. Jest to materiał bezpostaciowy, który podczas gwałtownego schładzania nie zdążył się skrystalizować
i uzyskał nową postać, stan skupienia zwany szklistym metalem.
|
Cechy Nanopermów: |
Skład stopu |
Fe73,5 Cu1 Nb3 Si15,5 B7 |

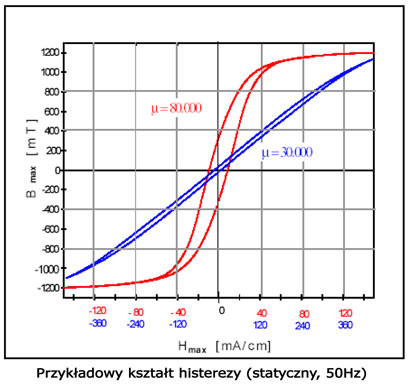

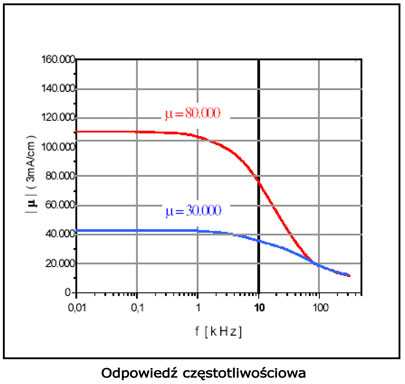

Przenikalność |
µ - 20.000 - 200.000
(niespotykany w innych materiałach magnetycznych) |
Gęstość strumienia nasycenia |
Bsat -1,2 T |
Nasycenie magnetostrykcji |
< 0,5 ppm |
Rezystywność elektryczna |
115 µΩcm |
Gęstość |
7,35 g/cm3 |
Temperatura Curie |
Tc - około 600ºC |
Maksymalna temperatura pracy |
Tmax około 120 (180ºC) |
Straty rdzenia |
( 0,3 T, 100 kHz, sinus) Pv - < 110 W/kg |
Grubość taśmy |
d - 17 / 23 µm |
Zastosowanie:
- transformatory SMPS,
- transformatory prądowe,
- transformatory sterujące,

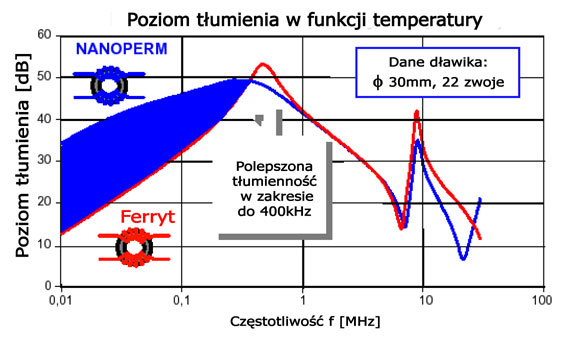

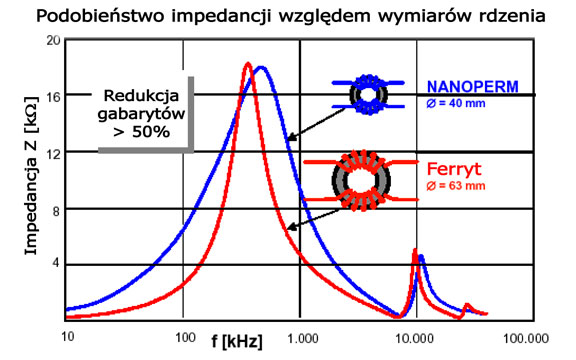

- dławiki skompensowane prądowo,
- dławiki pracujące w nasyceniu (układy tyrystorowe i triakowe)
- i wiele więcej...
|
|

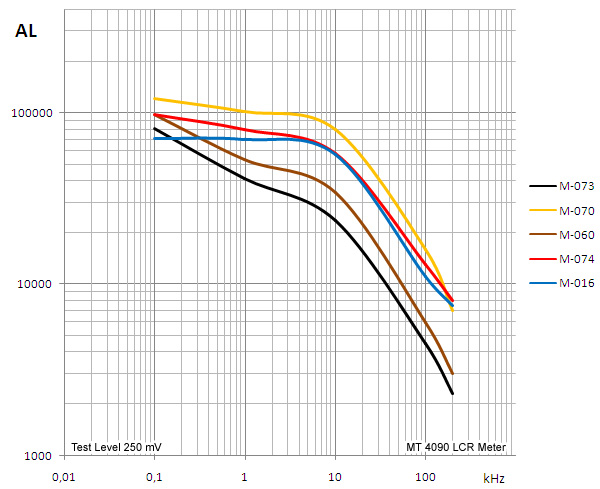

wymiary [mm] |
|
|
INDEX |
A |
B |
C |
AL @ 1kHz |
Pokrycie: |
| RTN-12x8,5x6(M-073) |
12,4 |
7,6 |
6,5 |
41500 |
Epoksyd |
| RTN-16x10x6(M-060) |
17,8 |
8,2 |
8,0 |
53000 |
Obudowa |
| RTN-22x11x10(M-059) |
22,0 |
11,0 |
10,0 |
54800 |
Obudowa |
| RTN-26x16x12(M-070) |
27,3 |
14,0 |
13,0 |
102000 |
Epoksyd |
| RTN-28x13x12(M-074) |
28,0 |
13,2 |
12,4 |
80000 |
Obudowa |
| RTN-28x13x12(M-003) |
28,0 |
13,2 |
12,4 |
69600 |
Obudowa |
| RTN-33x18x12(M-016) |
33,0 |
18,0 |
12,0 |
70000 |
Obudowa |
| RTN-40x25x15(M-083) |
40,0 |
25,0 |
15,0 |
75000 |
Obudowa |
| RTN-80x60x17(M-052) |
80,0 |
60,0 |
17,0 |
50000 |
Epoksyd |
|

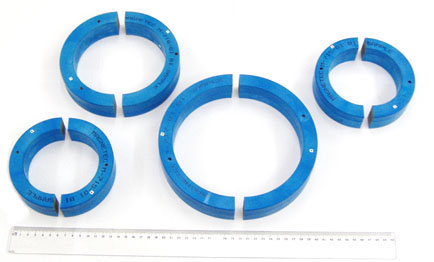

wymiary [mm] |
|
INDEX |
A |
B |
C |
AL @ 1kHz [µH] |

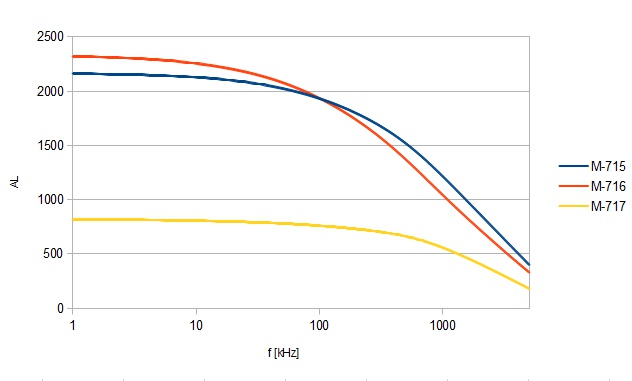

| RTN-130x100x30(M-715) |
135 |
94 |
34 |
2160 |
| RTN-160x130x30(M-716) |
164 |
126 |
33 |
2320 |
| RTN-200x175x30(M-717) |
208 |
166 |
37 |
820 |
|
wymiary [mm] |
|
|
INDEX |
A |
B |
C |
AL @ 1kHz |
Pokrycie: |
| RTN-18,4x8,6x7(M-306) |
18,4 |
8,6 |
7 |
8800 |
Obudowa |
| RTN-22,4x12,6x7,5(M-307) |
22,4 |
12,6 |
7,5 |
6100 |
Obudowa |
| RTN-27,7x17,1x7,5(M-308) |
27,7 |
17,1 |
7,5 |
5200 |
Obudowa |
| RTN-32,7x22x7,5(M-309) |
32,7 |
22 |
7,5 |
4000 |
Obudowa |
| RTN-45,2x31,8x7,5(M-310) |
45,2 |
31,8 |
7,5 |
2700 |
Obudowa |
| RTN-52,2x41,8x7,5(M-333) |
52,2 |
41,8 |
7,5 |
2300 |
Obudowa |
| RTN-62,5x51,6x7,5(M-334) |
62,5 |
51,6 |
7,5 |
1750 |
Obudowa |
| RTN-72x61,4x7,5(M-335) |
72 |
61,4 |
7,5 |
1580 |
Obudowa |
|
|
|
wymiary [mm] |
|
|
INDEX |
A |
B |
C |
AL @ 1kHz |
|
RTNL-11.6X4.7X7.0 |
11,6 |
4,7 |
7,0 |
13000-22000 |
|
RTNL-13.6X6.4X7.0 |
13,6 |
6,4 |
7,0 |
12500-20000 |
|
RTNL-17.7X8.7X9.8 |
17,7 |
8,7 |
9,8 |
20000-35000 |
|
RTNL-22.3X10.6X12.6 |
22,3 |
10,6 |
12,6 |
30000-50000 |
|
RTNL-24.5X15X12.6 |
24,5 |
15,0 |
12,6 |
24000-38000 |
|
RTNL-28.0X13.9X12.5 |
28,0 |
13,9 |
12,5 |
43000-70000 |
|
RTNL-29.6X16.3X17.2 |
29,6 |
16,3 |
17,2 |
40000-70000 |
|
RTNL-34.1X17.9X13.2 |
34,1 |
17,9 |
13,2 |
42000-85000 |
| |
RTNL-34.1X17.9X13.2-POD |
34,1 |
17,9 |
13,2 |
42000-85000 |
|
